水泥地面去油防渗可通过以下方法实现：
根据油污污染程度，可采取不同处理方式：
小面积严重污染：采用汽油或酒精燃烧法去除。将少量汽油或酒精倒在油污处，点燃后迅速熄灭（需注意安全，避免火势蔓延），燃烧产生的高温可使油污碳化，便于后续清理。此方法适用于局部顽固油污，但需在通风良好且无易燃物的环境下操作。
大面积严重污染：使用研磨机研磨掉污染的混凝土层。通过机械研磨去除表层被油污渗透的混凝土，露出干净基层。研磨后需清理碎屑，并根据地面情况决定是否需要重新浇筑或修补。
普通水泥地面因结构疏松，油污分子易通过细小间隙渗透，形成安全隐患。提升地面密实度是防油渗的关键，混凝土密封固化剂地坪工艺是有效解决方案：

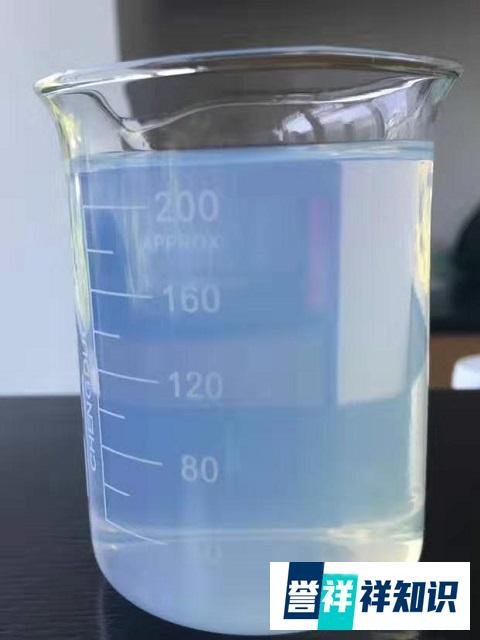

原理：通过涂抹混凝土密封固化剂，使其渗透至混凝土内部，与游离的钙离子发生化学反应，生成致密的结晶物质，填充混凝土孔隙，从而大幅提升地面硬度和密实度。
效果：
防渗性能：固化地坪的吸水量降低率显著提高，即水珠在地面保持时间延长，不易渗透。测试数据显示，1ML机油滴于固化地坪上，30分钟后仅轻微渗透，清洁后无痕迹；地面油污在8小时内可用洗地机轻松清除。
耐用性：固化地坪硬度可达莫氏7-8度（接近花岗岩），耐磨性提升，使用寿命延长，减少因油污渗透导致的地面损坏风险。
地面清理：清除油污、灰尘、杂物，确保基层干燥、平整。
粗磨地面：用研磨机配金刚石磨片对地面进行粗磨，去除表层松散物质。
涂抹固化剂：将混凝土密封固化剂均匀喷洒或滚涂于地面，保持浸润4小时以上，期间用拖把或推尘器辅助渗透。

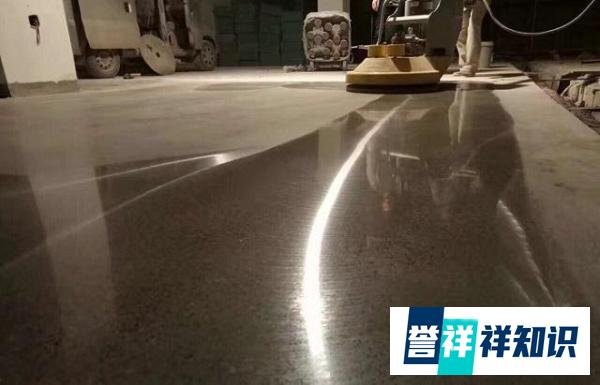

细磨抛光：固化剂完全反应后，用高目数磨片进行细磨和抛光，提升地面光泽度。
业内常用“吸水量降低率”评估抗渗能力，即水珠在地面保持不吸收的时间。固化地坪的防渗能力检测数据如下：
数据表明，固化地坪在24小时内的吸水量降低率可达90%以上，即水珠在地面保持时间显著延长，油污渗透风险大幅降低。
水泥地面去油需根据污染程度选择合适方法，防油渗则需通过提升密实度实现。混凝土密封固化剂地坪工艺能有效解决油污渗透问题，同时提升地面硬度和耐用性，是汽修店、工厂等油污高发场所的理想选择。
