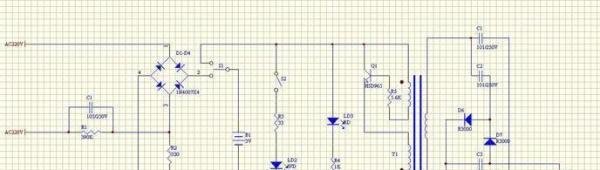

电蚊拍电路通过电源指示、振荡、升压、倍压整流及放电等模块，将3V直流电转换为1500V高压以灭蚊，各模块协同工作实现高效灭蚊功能。 具体电路详解如下：
电池电压为3V，需通过限流电阻R1限制电流，防止电流过大损坏指示灯。
指示灯用于指示电路的通断状态，当电路接通时，指示灯亮起。

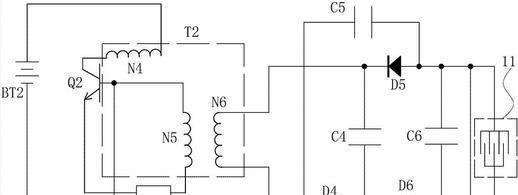

由三极管S8050（NPN型）、限流电阻R2、反馈线圈L1、负载线圈L2组成。
黑点表示L1、L2的同名端，振荡电路将3V直流电转换为交流电。
采用变压器反馈式振荡电路，接法为共集电极接法，实现电能的转换与放大。
次级线圈L3匝数大于初级线圈L2，属于升压变压器。
输出电压U3大于输入电压U2，将电压升高到约100V，为后续电路提供高压基础。
由电容C1、C2、C3、C4、C5以及二极管VD1、VD2、VD3、VD4、VD5等组成。
交流电U3的幅值为300V，C1两端电压为300V，C3、C5两端电压各为600V。
根据二极管方向判断，每个二极管的充电电压为左正右负。
电压取自于AB两端，电网电压为600V+600V+300V=1500V，实现电压的倍增与整流。
由电阻R3、R4组成，这些电阻阻值很高。
短时间内不会将电容上的电压卸放掉，确保电蚊拍在工作时保持高压状态。
在不用电蚊拍时，通过这些电阻进行放电，保障使用安全。
